E-NR: 5015329

4103.7003

Sicherungskasten 10-30 V DC/AC

Beschreibung

Kompletter Aufputzverteiler zur Anwendung in Einbruchmelde- und Zutrittskontrollsystemen.
4103.7003 ist ein Sicherungskasten, der für die Verteilung der Stromversorgung 10 A auf 5 Sektionen vorgesehen ist.

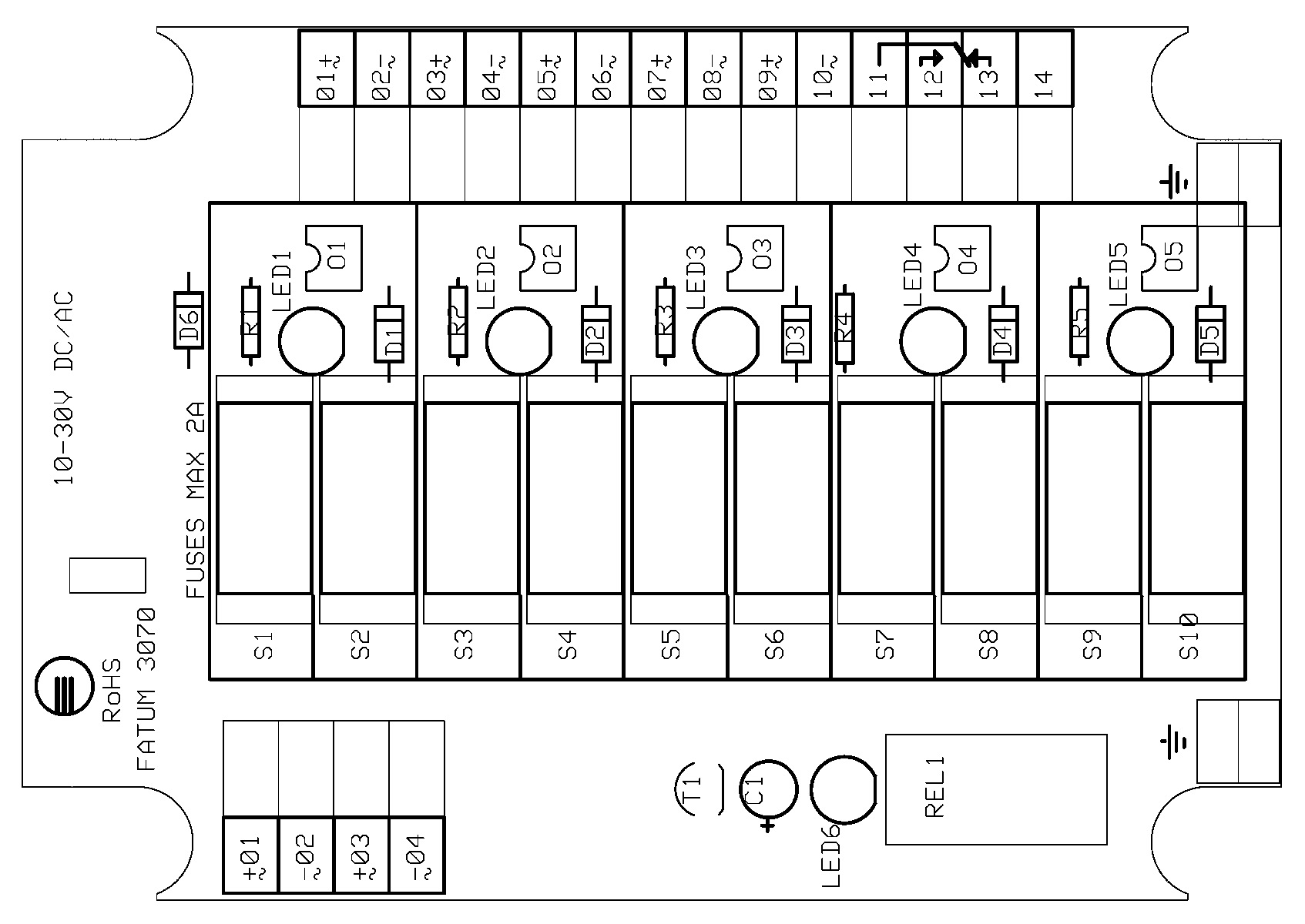

Das Sicherungsmodul verfügt über einen doppelten Eingang für die Stromversorgung und fünf unabhängig gesicherte Ausgänge. Die Ausgänge (+) und (-) jedes Kanals werden durch separate Sicherungen geschützt. Der Normalzustand jedes Kanals wird mit grünen LEDs signalisiert. In jedem Kanal erkannte Fehler (keine Spannung oder aktivierte Sicherung) werden mit roter LED-Kontrolle und einem Relais-Schalten angezeigt.
Das Produkt ist schwer entflammbar nach dem Standard UL 94 V-0.
Lieferbar mit Schraubklemmen mit Liftfunktion.

Details

Attribute	Wert
Versorgungsspannung	8-20 VAC
Stromverbrauch	23 mA @12 VDC, 33 mA @24 VDC
Abmessungen (L x W x H) mm	134 x 152 x 50
Anzahl Kanäle	5
Kabeldimension – Eingang	0,2 – 2,5 mm2
Kabeldimension – Ausgang	0,14 – 1,5 mm2
Max. Belastung pro Kanal	30 V / 2 A
Max. Eingangsstrom	10 A
Produkttyp	Anschlussmaterial
Umgebung	Innenbereich
Montagetyp	Aufputz
Zubehörtyp	Sicherungsplatine
Anschlussklemme	Abgesichert
Serie	Modulserie
Gehäuse	Kunststoff
Gehäusegröße	Modul mit 3 Anschlussklemmen
Produkteigenschaft	Aufputz
