MP 550
Montageplatte für CD 550, CD 470, CD 475
E-NR: 6310090

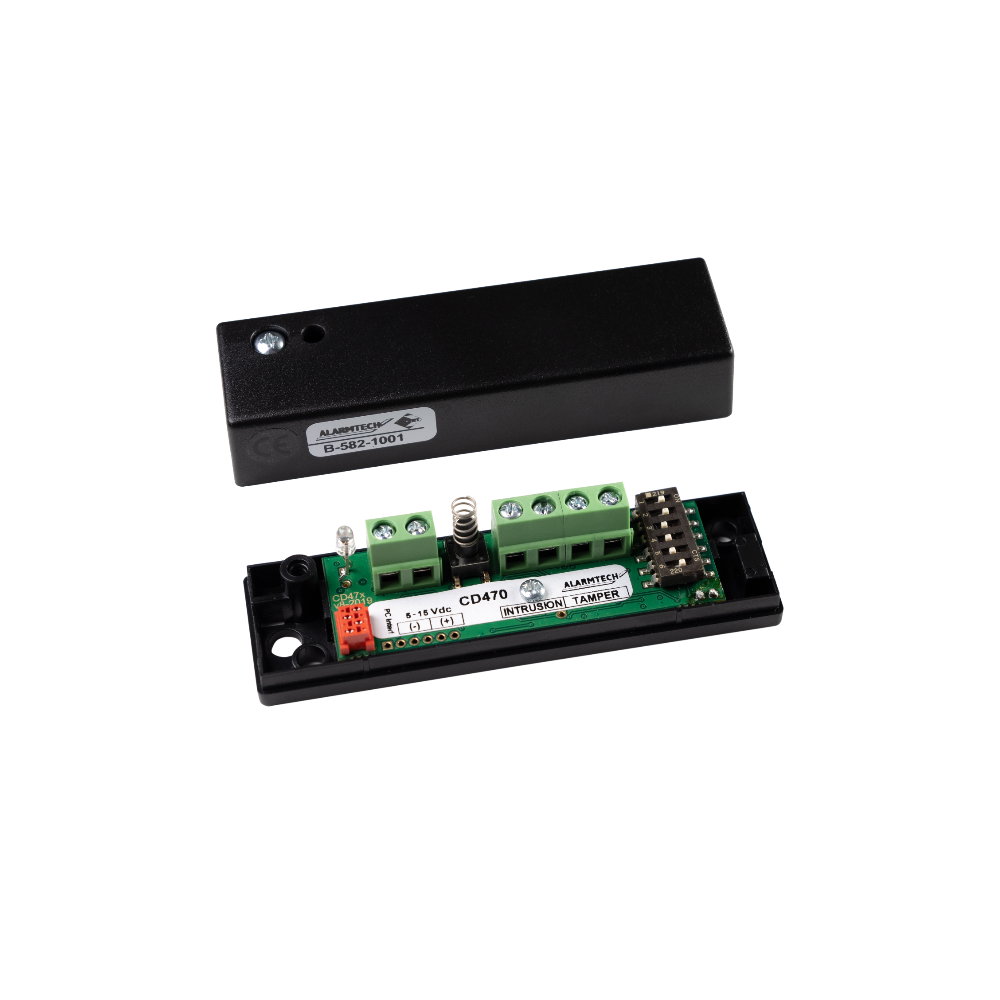

CD 470
Erschütterungsmelder
Der CD 470 bietet eine zuverlässige Überwachung gegen Angriffe mit mechanischen Werkzeugen. Der CD 470 ist ein Vibrationsmelder mit 3 separaten Detektionskanälen: Ein Integrationskanal / Sägekanal für schwache Signale mit langer Dauer, ein Zählkanal, der starke Auswirkungen auf die überwachte Oberfläche erfasst, und einen Explosionskanal, der sehr stark erfasst Signale von z.B. eine Explosion.
CD 470 hat das gleiche Design wie CD 475, verfügt jedoch über integrierte Relais für die Alarm- und Sabotageausgänge. Dadurch kann der CD 470 direkt an die Alarmzentrale angeschlossen werden, so dass keine Auswerteeinheit erforderlich ist.
Der CD 470 ist unabhängig von der Polarität, genau wie der CD 475.
Merkmale:
- Relaisausgänge für Alarm und Sabotage
- Zweidraht, Polarität unabhängig für einfachen An-schluss
- 3 separate Erkennungskanäle
- Abdeckungsradius bis 3 m
- Resistent gegen Störungen
- Detaillierte Empfindlichkeitseinstellung
- Geeignet für 24 Stunden Überwachung
- TAG- und NACHT-Kontrolle der LED
| Attribute | Wert |
|---|---|
| Zertifizierung |
EN 50131-2-8 Grad 3, SBSC Klass 3, VdS G 121502 Class B |
| Alarmausgang |
R up to 30 Ω, Relay (Max 50V / 120 mA) |
| Alarmanzeige |
DAY/NIGHT controlled, LED |
| Gehäuse, Farbe |
ABS Plastic, white |
| Betriebstemperatur |
-40°C – +55°C |
| Schutzklasse |
IP 42 |
| Abmessungen (L x W x H) mm |
80 x 23 x 20 mm |
| Alarmdauer |
4s (auto reset) or locks in alarm mode |
| Alarmrücksetzung |
Voltage breaking input (up to 1 V) |
| Sabotage-Ausgangsrelais |
R up to 30 Ω, Relay (Max 50V / 120 mA) |
| Eingangsspannung |
6 VDC (NIGHT), 8 – 15 VDC (DAY) |
| Erfassung radius |
up to 3m |
| TAG- und NACHT-Kontrolle |
DAY 8V, NIGHT 6V supply voltage |
| Unterspannungsalarm oder Fehler in der Elektronik |
up to 5V is indicated by flashing LED |
| Stromaufnahme Ruhe / Alarm |
8,0 mA (12 V)/7,1 mA (12 V) |
| Klasse |
3 |
| Produkttyp |
Melder |
| Umgebung |
Innenbereich |
| Montagetyp |
Aufputz |
| Produktgruppe |
Schock & Vibration |
| Produkteigenschaft |
Aufputz, Schock |
| Sicherheitszertifizierung und Zulassungen |
EN, F&P, FG, INCERT, SBSC, VdS |
| Sicherheitsklasse |
3, B |
| Umweltklasse |
II |
| Product name | E-nr | Description |
|---|---|---|
| CD 470 | 6310090 | Erschütterungsmelder |
| CD 470-BL | 6310756 | Erschütterungsmelder, schwarz |
