MC 440 avec résistances intégrées
Contact magnétique avec résistances intégrées, montage en surface, NC,

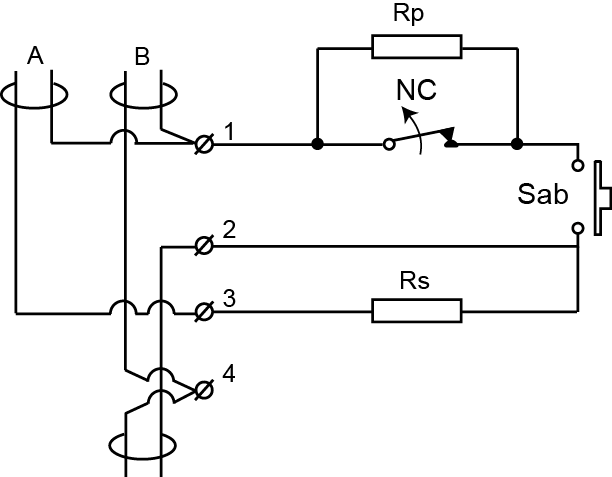

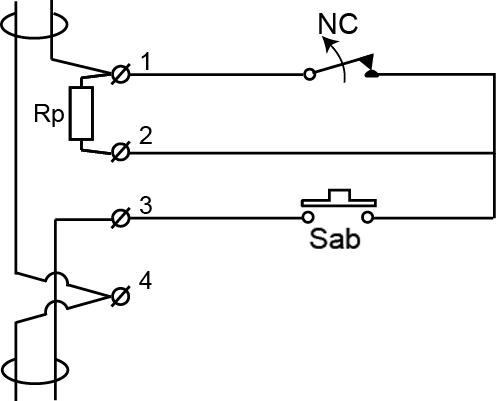

Contact magnétique MC 440 avec deux résistances intégrées pour un boucle équilibrée. Lors de l’installation, il convient d’indiquer si une ou les deux résistances seront utilisées, voir le schéma de connexion. Pour un montage simple et efficace, le contact est doté d’un bornier à vis sécurisé et d’une protection à l’arrachage contre toute ouverture non autorisée.
Le contact magnétique est à large débattement, ce qui facilite son montage sur la plupart des matériaux, tels que le bois, le plastique, l’aluminium, les portes et les fenêtres. Il peut être aussi être installé sur des portes en acier et de sécurité, à condition de recourir aux cales d’espacement fournies.
Il existe plusieurs types d’équerres de montage pour faciliter la plupart des installations. Si d’autres cales d’espacement sont nécessaires, vous pouvez utiliser les MC 400-6 ou MC 400-7.
| Attributs | Valeur |
|---|---|
| Résistances intégrées |
2 x 1K, 2 x 2,2K, 2 x 3,3K, 2 x 4,7K, 2 x 5,6K |
| Certifications |
Class 2, class II, EN 50131-2-6 Grade 2, FG, INCERT B-582-1003, NF&A2P, SBSC 9-210 |
| Cote commutateur |
48 VDC / 400 mA / 10 VA |
| Température de fonctionnement |
+5°C – +40°C |
| Indice de protection |
IP 43 |
| Distance de fermeture (bois) mm |
37 |
| Distance de fermeture (acier) mm |
24 |
| Dimensions du commutateur (L x l x h) mm |
65 x 20 x 15 |
| Dimensions de l’aimant (L x l x h) mm |
5, 65 x 15 x 14 |
| Marche normale |
12 VDC |
| Grade |
2 |
| Type de produit |
Détecteurs |
| Environnement |
Intérieur |
| Type de montage |
En surface |
| Groupe de produits |
Contact magnétique |
| Caractéristique du produit |
En surface |
| Certification de sécurité et schémas d’agrément |
EN, F&P, FG, INCERT, NF&A2P, SBSC |
| Classe de sécurité |
2 |
| Classe environnementale |
II |
| Product name | E-nr | Description |
|---|---|---|
| MC 440-2x1K | 6309428 | Contact magnétique, montage en surface, NC, 2 résistances 1K, protection à l'arrachage |
| MC 440-2×2,2K | 6309429 | Contact magnétique, montage en surface, NC, 2 résistances 2,2K, protection à l'arrachage |
| MC 440-2×3,3K | 6309407 | Contact magnétique, montage en surface, NC, 2 résistances 3,3K, protection à l'arrachage |
| MC 440-2×4,7K | 6309408 | Contact magnétique, montage en surface, NC, 2 résistances 4,7K, protection à l'arrachage |
| MC 440-2×5,6K | 6309409 | Contact magnétique, montage en surface, NC, 2 résistances 5,6K, protection à l'arrachage |
