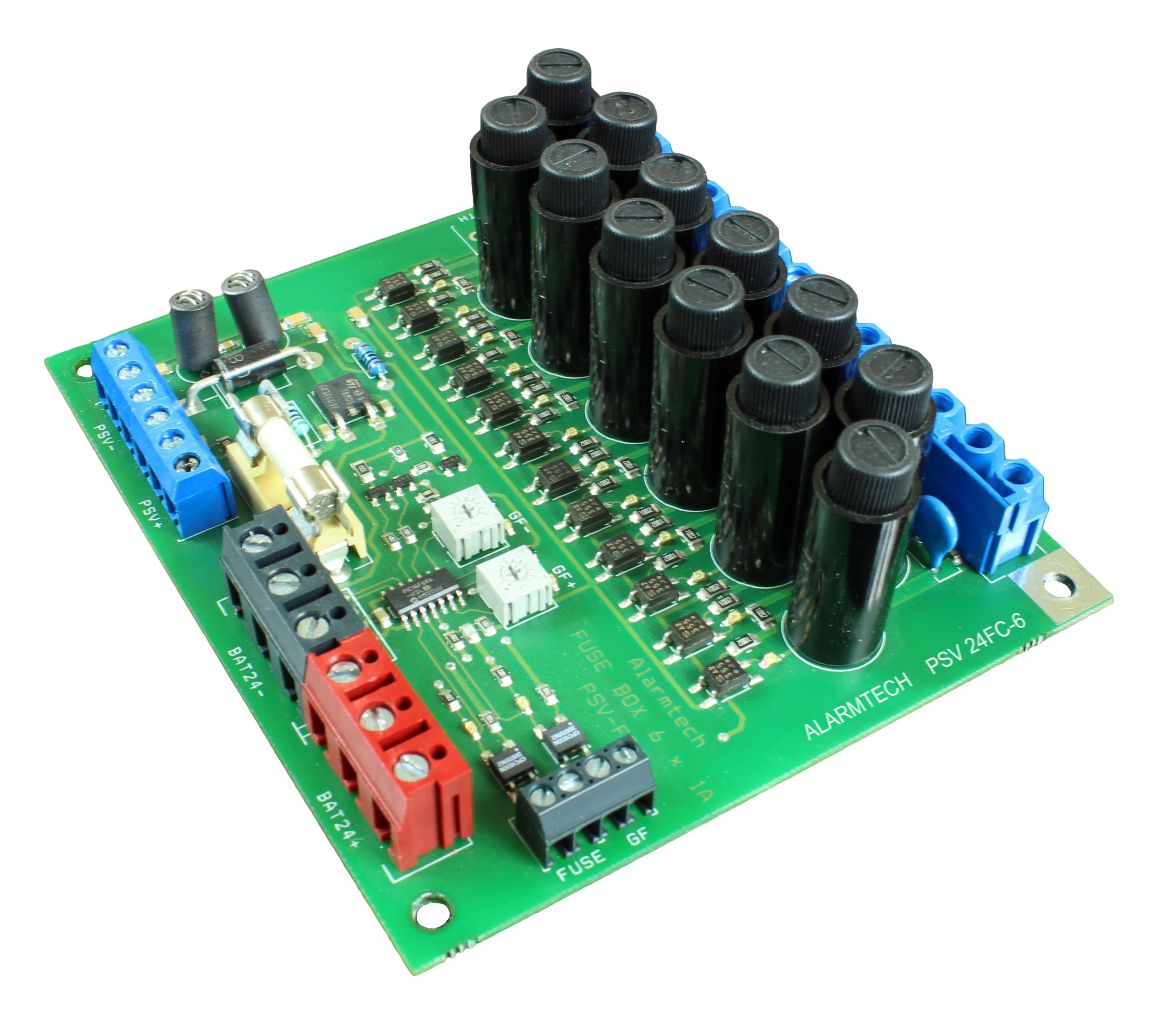

PSV 24FC-6

La carte fusible a été conçue pour une tension d’entrée de 24 VDC et comporte 6 doubles fusibles, un sur le positif et un sur le négatif. Chaque fusible comporte un circuit qui vérifie son état. Un fusible sauté est indiqué par une LED rouge.

La carte comporte une sortie relais NF pour signaler des incidents fusible. Elle est également munie d’un circuit qui indique, par le biais d’une LED verte, que la tension d’entrée de la carte se situe entre 20 et 27,6 V.

LLa carte comprend également un circuit qui indique si une connexion à la borne plus (+) ou moins (-) n’est pas accidentellement mise en contact avec la terre (PE). Ceci est particulièrement important sur des installations importantes. La carte comprend également un circuit qui indique si une connexion à la borne plus (+) ou moins (–) n’est pas accidentellement mise en contact avec la terre (PE). Ceci est particulièrement important sur des installations importantes. Un défaut de terre nous donne l’information qu’il y a des éventuels courants de fuite susceptibles d’interférer avec les détecteurs, les sections de l’unité centrale et d’entraîner des fausses alarmes. Le circuit de défaut vérifie la présence éventuelle d’un courant relativement important entre les bornes (+) ou (–) et la terre (PE) La sensibilité de chaque pôle peut être réglée à l’aide d’un potentiomètre installé sur la carte. Un défaut de terre est indiqué par une LED rouge pour chaque pôle, et un relais de sortie NF signale le total des défauts de terre.

Un support monté au milieu de la carte permet de placer un fusible et de tester son état. Une LED verte indique que le fusible est bon.
