MC 240 z wbudowanymi rezystorami

Kontakt magnetyczny do montażu wpuszczanego, rozwierny, z wbudowanymi rezystorami

Opis

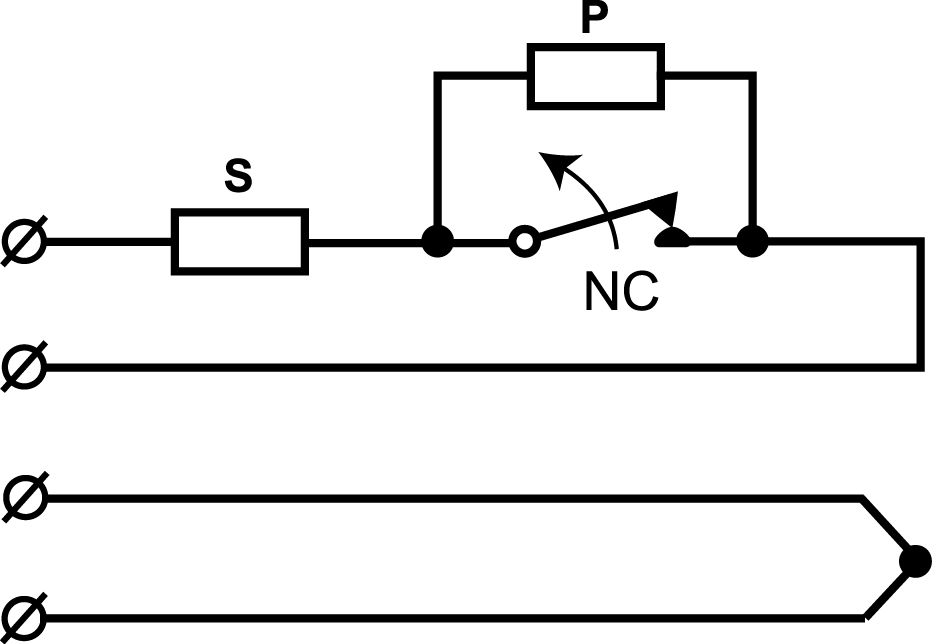

MC 240 to uniwersalny kontakt magnetyczny z funkcją rozwierną (NC) i wbudowanymi rezystorami dla zbalansowanej pętli, który może być stosowany zarówno w instalacjach SSWiN, jak i systemach dostępu do nadzorowania np. nieupoważnionego otwarcia drzwi, okien oraz bram. Wbudowane rezystory pozwalają zaoszczędzić wiele czasu podczas montażu za sprawą mniejszej liczby punktów podłączenia w skrzynce przyłączeniowej, a tym samym mniejszej liczby źródeł błędów. Możliwym jest również wybór połączenia kontaktu magnetycznego bezpośrednio do jednostki centralnej, dzięki czemu nie jest potrzebna skrzynka przyłączeniowa. Można wybrać między posiadaniem jedynie rezystora równoległego na kontaktronie lub posiadaniem rezystorów równoległych i szeregowych zamontowanych na kontaktronie.

Szczegóły

Atrybuty	Wartość
Wbudowane oporniki	1 x 1K, 1 x 2,2K, 1 x 3,3K, 1 x 4,7K, 2 x 1K, 2 x 2,2K, 2 x 3,3K, 2 x 4,7K, 2 x 5,6K
Certyfikaty	Class 1/2,FG, Class IIIA, EN 50131-2-6 Grade 2, INCERT B-582-1003, NF&A2P, SBSC 9-196, VdS G 193513 Class B
Dane styków kontaktu	48 VDC / 500 mA / 10 VA
Klasa ochronna obudowy	IP 67
Średnica wiercenia mm	9-10
Odległość zamknięcia (drewno) mm	27
Odległość zamknięcia (stal) mm	Depending from accessories used
Wymiary styku (L x Ø) mm	37 x 11
Wymiary magnesu (L x Ø) mm	37 x 11
Montaż na stali	Wyłącznie z użyciem akcesoriów
Temperatura pracy	–40 – +70 °C
Stopień	2
Typ produktu	Detektory
Środowisko	Wewnętrzny
Typ montażu	Podtynkowy
Grupa produktów	Kontaktron
Właściwość produktu	Podtynkowy
Obszar zastosowania
Certyfikaty bezpieczeństwa i schematy zatwierdzeń	EN, F&P, FG, INCERT, NBU, NF&A2P, SBSC, VdS
Klasa bezpieczeństwa	2, B
Klasa środowiskowa	IIIA

Dokumentów

Manual

EN stopień 2

SBSC stopień 2

VdS stopień B

INCERT

NF A2P stopień 2

Declaration of Conformity

Informacje o zamówieniu

Product name	E-nr	Description
MC 240-P1K	6332724	Kontakt magnetyczny, rozwierny, rezystor 1K równolegle z kontaktronem, kabel 2m
MC 240-P2,2K	6332725	Kontakt magnetyczny, rozwierny, rezystor 2,2K równolegle z kontaktronem, kabel 2m
MC 240-P3,3K		Kontakt magnetyczny, rozwierny, rezystor 3,3K równolegle z kontaktronem, kabel 2m
MC 240-P4,7K		Kontakt magnetyczny, rozwierny, rezystor 4,7K równolegle z kontaktronem, kabel 2m
MC 240-P1K0S1K0-6	6310413	Kontakt magnetyczny, rozwierny, rezystor 2x1K równolegle i szeregowo z kontaktronem, kabel 6m
MC 240-P2K2S2K2-6	6310414	Kontakt magnetyczny, rozwierny, rezystor 2×2,2K równolegle i szeregowo z kontaktronem, kabel 6m
MC 240-P3K3S3K3-6	6310415	Kontakt magnetyczny, rozwierny, rezystor 2×3,3K równolegle i szeregowo z kontaktronem, kabel 6m
MC 240-P4K7S4K7-6	6310416	Kontakt magnetyczny, rozwierny, rezystor 2×4,7K równolegle i szeregowo z kontaktronem, kabel 6m
MC 240-P5K6S5K6-6	6310417	Kontakt magnetyczny, rozwierny, rezystor 2×5,6K równolegle i szeregowo z kontaktronem, kabel 6m
